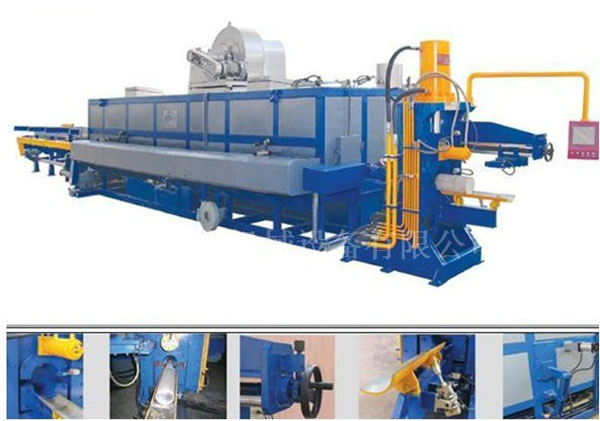

長棒熱剪爐
全自動多支長棒熱剪爐技術參數
全自動多支長棒熱剪爐是集熱工、機械、自動化控制、液壓、光電和測溫合為一體的新型生產設備，只要由鋁棒進料傳動輸送架、爐體、熱剪機及電器控制等部分組成。
一、 產品設計基準：
|
序號 |
品名 |
型號 |
擠壓機噸 位和方向 |
鋁棒直徑/長度 |
爐內儲棒數 |
熱剪剪切力 |
|
1 |
長棒熱剪爐 |
LRJ-150 |
1200T |
Φ150×6000mm |
12支 |
80T |
二、 工作原理：
將熔鑄徂徠的長鋁棒先存放在儲料架上，由滾棒機構將長棒一根根從進棒爐口送入到加熱爐內加熱。在此加熱過程中棒料會翻轉、移動。每支棒料加熱時長不低于2小時后，在傳送棒機構的驅動下，長棒被陸續送入熱剪機內進行定尺，并由固定刀座承著鋁棒，在剪切油缸作用下，推動活動刀座向下剪斷鋁棒，然后由頂棒油缸將鋁棒定出固定刀座外。
三、 主要技術能數
|
序號 |
名稱 |
適配1200T擠壓機主要技術參數 |
|
1 |
液壓站功率 |
18.5kw |
|
2 |
循環風機功率 |
11.5kw |
|
3 |
加熱溫度 |
480℃—550℃ |
|
4 |
起始加熱時間 |
3h—4h |
|
5 |
爐體外形尺寸 |
|
|
6 |
鋁棒溫差 |
±10℃ |
四、 主要配置參數：

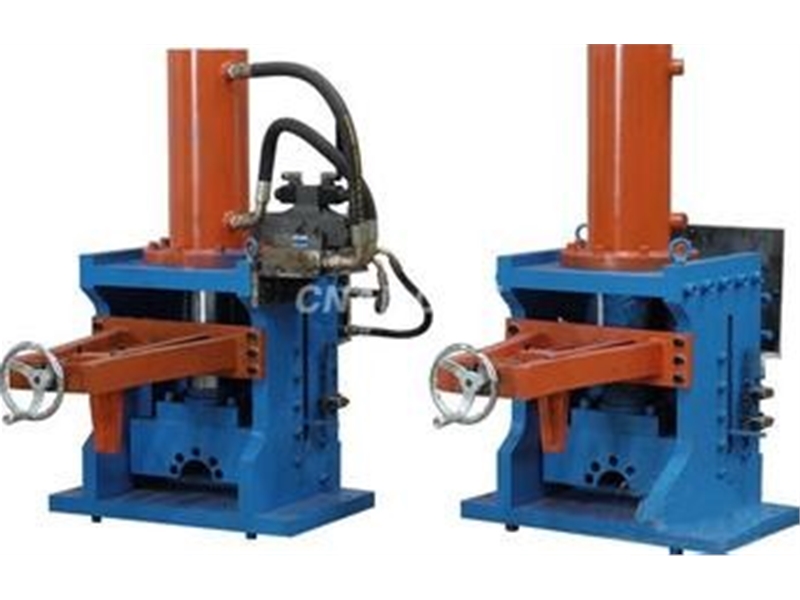

1、 剪熱機
|
序號 |
名稱 |
技術參數 |
|
1 |
剪切主鋼 |
Φ300 |
|
2 |
其他油缸 |
其8套件 |
|
3 |
進棒、取棒機構 |
調心軸承座，鏈條傳滾輪 |
|
4 |
剪刀 |
使用H13模具鋼，硬度HR6-48 |
|
5 |
定尺機構 |
根據生產需要確定剪切長度，300~800mm可調 |

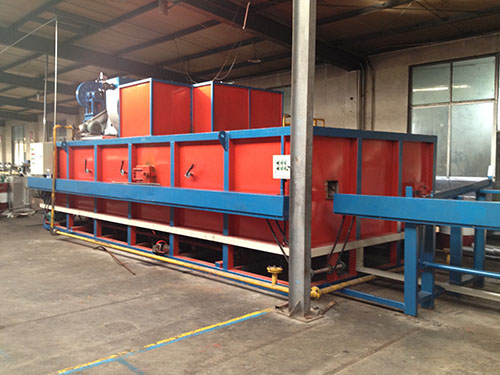

2爐體
|
序號 |
名稱 |
技術參數 |
|
1 |
爐體外殼 |
型鋼焊接，外殼使用3mm鋼板焊接 |
|
2 |
保溫層 |
300mm厚的玻璃纖維保溫棉 |
|
3 |
護膛內 |
用304不銹鋼板，厚2mm留有熱伸縮膨脹縫 |
|
4 |
循環風道 |
用304不銹鋼板，厚2mm制作分風，手動調節風門 |
|
5 |
翻棒機構 |
液壓翻棒機構，特別設計的上下鑄鐵套，確保移棒平穩 |
|
6 |
滾棒料架 |
斜式自動翻棒料架，鋁棒進爐過程漸進翻滾 |
|
7 |
送棒機構 |
軸轉動 |
|
8 |
測棒機構 |
三套測棒機構，實現撿棒及自動移棒與進棒非常的準確 |
|
9 |
風冷系統 |
550W離心式風機對傳動軸與軸承冷卻 |
|
10 |
進出爐門 |
氣缸自動開關門 |
|
11 |
維修口 |
爐側前后的爐口可以觀察爐內運行情況，方便檢修 |
2、 燃料室
|
序號 |
名稱 |
技術參數 |
|
1 |
燃料室結構 |
型鋼焊接，外殼使用3mm鋼板焊接 |
|
2 |
燃燒管 |
310S不銹鋼筒，厚4mm，安裝在風機的出風口，使燃料燒筒不燒壞 |
|
3 |
火口 |
用310S不銹鋼做成喇叭口，用法蘭和不銹鋼螺絲固定在燃燒管口 |
|
4 |
高溫風機 |
機殼為2Cr13，葉輪、軸為304S，高溫風機的冷卻系統采用水冷，利于增強節能減排的效果 |
|
名稱 |
適配1200T擠壓機主要技術參數 |
|
進棒、娶棒 |
1.5kw |
|
撿鋁棒長度 |
300~800mm |
|
所剪鋁棒垂直精度 |
±2mm |
|
燃料 |
燃氣 |
|
消耗量 |
燃氣1天/12小時900左右 |
|
測溫方式 |
熱電偶3組 |
|
電氣系統 |
三菱PCL控制 |
|
液壓系統 |
廣液雙聯葉片泵、液壓閥 |
|
進棒方式 |
后進棒式 |
